Visão geral do sistema

O DuoMAG MP-Quad combina quatro estimuladores DuoMAG MP para fornecer um sistema de TMS monofásico por quadripulso (QPS) totalmente configurável. Esta combinação permite o controlo individual da amplitude de todos os estimuladores, bem como a capacidade de definir o intervalo entre estímulos (ISI) e entregar a estimulação por quadripulso definida através de uma única bobine. A funcionalidade de quadripulso permite que os utilizadores forneçam condicionamento e pulsos de teste precisos abaixo e acima do limiar, que é um componente crucial quando se estuda a inibição e facilitação inter- e intra-cortical. O intervalo de estímulo para os quatro impulsos é ajustável no software de controlo fornecido ou por controlo externo através de entradas TTL, oferecendo máxima flexibilidade no controlo ISI. O DuoMAG MP-Quad permite aos utilizadores combinar dois pulsos de estimulação num único pulso, proporcionando uma amplitude de pulso equivalente a 134% de uma única saída DuoMAG MP. O DuoMAG Quad também pode ser usado com quatro bobines separadas para realizar estimulação inter-hemisférica (quadrilateral).

Bobine 70BF - Frio

Vantagens tecnológicas da DEYMED

Sistema de alta capacidade Capaz de entregar pulsos monofásicos intensos com taxa de repetição de até 0,5 Hz a 100% de intensidade com unidade única, até 1,0 Hz com MP-Dual.
Suporte de bobine contrabalançado O carrinho MagTower possui um braço de posicionamento com contrabalanço inovador, reduzindo significativamente o esforço necessário para encontrar e fixar as bobines DEYMED.
Bobine refrigerada Em utilizações com bobines refrigeradas, o sistema pode funcionar o dia todo sem sobreaquecimento, graças a um sistema de refrigeração baseado em líquido e design avançado de bobines.
Integração de vários sistemas A integração com os sistemas TruTrace EMG e TruScan EEG da DEYMED permite estudos clínicos e de investigação avançados. A maior vantagem é que esses sistemas podem controlar totalmente o estimulador diretamente a partir da sua interface, tornando os exames significativamente mais fáceis.
Interface com ecrã tátil Combinada com software intuitivo, garante facilidade de utilização. Interface touchscreen baseada no Windows, permitindo uma integração estreita da navegação cerebral por terceiros.
Editor de protocolo personalizado Crie, guarde e execute qualquer protocolo rTMS com intensidade de estimulação personalizável. Totalmente adaptável às suas necessidades de investigação ou clínicas.

Características do sistema

  • ∙
    O DuoMAG MP-Quad combina quatro unidades DuoMAG MP para fornecer estimulação por quadripulso totalmente programável através de uma única bobine de estimulação.
  • ∙
    O DuoMAG MP-Quad também pode ser usado com quatro bobines separadas para realizar estimulação inter-hemisférica (quadrilateral).
  • ∙
    Ao controlar os intervalos de pulso e o nível de potência de cada DuoMAG MP, é possível fornecer pulsos de teste e condicionamento precisos abaixo e acima do limiar.
  • ∙
    O intervalo entre estímulos(ISI) para os quatro pulsos é ajustável no software de controlo fornecido ou por controlo externo através de entradas TTL.
  • ∙
    Cada DuoMAG MP pode ser executado independentemente no software de controlo Quad ou como um estimulador magnético do DuoMAG MP.
  • ∙
    O DuoMAG MP-Quad permite aos utilizadores combinar dois pulsos de estimulação num único pulso, proporcionando uma amplitude pulso que equivale a 134% de uma única saída DuoMAG MP.
Estimulador

Estimulação quadripulso* totalmente programável

  • ∙
    ISI de 1 ms a 800 ms
  • ∙
    IQI a partir de 500 ms (2 s na saída máxima)
  • ∙
    Intensidade configurável para cada estímulo A, B, C e D
  • ∙
    Taxa de repetição de até 8 Hz, 2 Hz na saída máxima de um único DuoMAG MP
  • * A Estimulação por quadripulso é às vezes referida como TMS de «quadropulso»
DuoMAG MP-Quad QPS DuoMAG MP-Quad QPS

Novo sistema de refrigeração DuoMAG

  • ∙
    Um sistema único de refrigeração de bobine à base de líquido, que garante uma estimulação contínua mesmo com protocolos mais exigentes.
  • ∙
    O sistema combina uma unidade de refrigeração compacta com vários tipos de bobines projetadas especificamente para estimulação repetitiva.
  • ∙
    Bobines duráveis sem quaisquer contadores para limitar a vida útil da bobine.
  • ∙
    Desempenho de refrigeração silencioso e controlado automaticamente para uma interferência de ruído reduzida.
  • ∙
    Os sensores integrados protegem a bobine contra o sobreaquecimento e regulam a intensidade de refrigeração.
  • ∙
    O sistema de refrigeração DuoMAG pode ser instalado em qualquer sistema DuoMAG.
  • ∙
    Conectores antiderrame especialmente concebidos garantem a substituição fácil e rápida da bobine, sem a necessidade de ferramentas.
Novo sistema de refrigeração DuoMAG

Software Software DuoMAG rTMS

  • ∙
    Interface intuitiva de painel de controlo
  • ∙
    Sistema de gestão de utilizadores
  • ∙
    Base de dados integrada de pacientes
  • ∙
    Integração de EMG
  • ∙
    Protocolos de predefinição
  • ∙
    Gerador de relatório do paciente
  • ∙
    Capacidades de estudo de MEP
Software DuoMAG rTMS

Controlos de bobine fáceis de utilizar

As bobines DEYMED têm controlos integrados para estimulação e configurações de intensidade. Isso permite ao utilizador o controlo total, sem precisar de desviar a atenção para painéis externos ou gatilhos. Isso também permite que o sistema TMS possa ser usado por um único operador.

Controlos de bobine fáceis de utilizar

Bobines compatíveis

Forma

Pega

Resfriamento

Placebo

Compatibilidade

Bobine - 60BF-LQC

60BF-LQC

Bobine de borboleta 60 mm com controlos e refrigeração líquida

Utilização típica:
Estimulação cortical focada, principalmente para rTMS.

Bobine - 70BF-LQC

70BF-LQC

Bobine de borboleta 70 mm com controlos e refrigeração líquida

Utilização típica:
Estimulação cortical focada, principalmente para rTMS.

Bobine - 70BFP-LQC Placebo

70BFP-LQC Placebo

ui.duomagMp.compCoil.placebo70bflq.text

Utilização típica:
Para estudos cegos. Concebida apenas para fins de investigação.

Bobine - 70BFX-LQC

70BFX-LQC

Bobine de sobreposição de borboleta 70 mm

Utilização típica:
Estimulação transcraniana focada de longo prazo, principalmente para rTMS. Mais conforto para o paciente devido ao design da bobine.

Bobine - 70BFXP-LQC Placebo

70BFXP-LQC Placebo

ui.duomagMp.compCoil.placebo70bfxlq.text

Utilização típica:
Para estudos cegos. Concebida apenas para fins de investigação.

Bobine - 90BFVT-LQC

90BFVT-LQC

Bobine em forma de V de borboleta 90 mm com superfície angular de 120 ° e refrigeração líquida

Utilização típica:
Estimulação profunda.

Bobine 70BF - Frio

70BF-Cool

Bobine de borboleta 70 mm com controlos e ventiladores de refrigeração

Utilização típica:
Estimulação transcraniana focada de longo prazo, principalmente para rTMS.

Bobine 70BF - Frio

Bobine placebo 70BFP

ui.duomagMp.compCoil.placebo70bfc.text

Utilização típica:
Para estudos cegos. Concebida apenas para fins de investigação.

Bobine - 70BF

70BF

Bobine de borboleta 70 mm com controlos

Utilização típica:
Estimulação cortical focada, principalmente para rTMS.

Bobine - 70BFP Placebo

70BFP Placebo

Bobine borboleta, 70 mm com controlos

Utilização típica:
Para estudos cegos. Concebida apenas para fins de investigação.

Bobine - 50BF

50BF

Bobine de borboleta, 50 mm com controlos

Utilização típica:
Estimulação cortical muito focada, principalmente para rTMS. Estimulação por pulso pareado com configuração de bobine dupla devido ao seu tamanho mais reduzido.

Bobine - 120BFVT

120BFVT

Bobine borboleta em forma de V, 120 mm com controlos

Utilização típica:
Estimulação cortical profunda.

bobine 50BF em forma de T

Com formato do 50BFT

Bobine de borboleta DuoMAG 50 mm em forma de T

Utilização típica:
Estimulação cortical muito focada, principalmente para rTMS. Estimulação por pulso pareado com configuração de bobine dupla devido ao seu tamanho mais reduzido.

Bobine - Formato 30BFT

Formato 30BFT

Bobine borboleta em forma de T 30 mm

Utilização típica:
Estimulação com foco preciso.

Bobine - 100R

100R

Bobine redonda 100 mm com controlos

Utilização típica:
Estimulação dos nervos periféricos ou estimulação cortical.

Bobine - 125R

125R

Bobine redonda com 125 mm e controlos

Utilização típica:
Estimulação espinal.

Configurações

MagCart

A configuração do MagCart é compacta e altamente móvel, garantindo fácil maneabilidade. Um braço articulado permite que as bobines sejam rapidamente fixas no lugar após o posicionamento. Se as bobines forem refrigeradas por líquido, a unidade de refrigeração também pode ser convenientemente colocada no carrinho. O sistema também pode ser configurado com um laptop pré-instalado ou uma interface com ecrã tátil, braço de bobine e amplificador de EMG.

MagCart

Este produto destina-se apenas a fins de investigação.

Note que este produto pode não ser aprovado pelas autoridades reguladoras do seu país/região. Para mais informações, entre em contacto connosco ou com o nosso distribuidor.

*Para utilizadores nos EUA: O produto é considerado um dispositivo experimental. Limitado pela lei federal (ou dos Estados Unidos) apenas para uso experimental.

Acessórios

Disponibilizamos uma gama de acessórios para os nossos sistemas...

Descarregue o catálogo DEYMED Accessories em formato PDF a partir da ligação à direita.

Contacte-nos se estiver interessado em quaisquer dos acessórios listados.

Accessories Catalogue

Extras de hardware

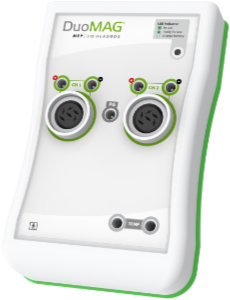

Amplificador TruTrace EMG 2ch

Amplificador TruTrace EMG 2ch, compatível com TMS, inclui dois conectores DIN de 5 pinos (com pinos para proteção terra e blindagem do paciente) ou conectores individuais ativos e de referência de 1,5 mm à prova de toque.

Amplificador TruTrace EMG 2ch

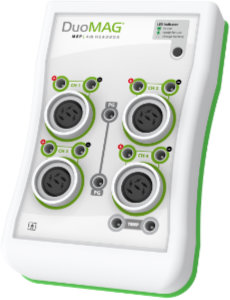

Amplificador TruTrace EMG 4ch

Amplificador TruTrace EMG 4ch, compatível com TMS, inclui quatro conectores DIN de 5 pinos (com pinos para proteção terra e blindagem do paciente) ou conectores ativos individuais e de referência de 1,5 mm.

Amplificador TruTrace EMG 4ch

Sistema de refrigeração líquida da bobine

O sistema avançado de refrigeração líquida da bobine garante um desempenho eficiente com um mínimo de ruído.

Sistema de refrigeração líquida da bobine

Suporte para braço de bobine

Integração de um braço de bobine para o MagCart.

Suporte para braço de bobine

Pedal interruptor para TMS

Pedal interruptor programável.

Pedal interruptor para TMS

Cadeira para TMS

Cadeira elétrica ajustável.
Apoio lateral opcional para apoio à cabeça.

Cadeira para TMS

Especificações técnicas

Especificação do produto DuoMAG MP-Quad
Modo de pulso Quadripulso, Monofásico, Pulso pareado combinado*, Pulso pareado, Protocolo
Taxa máxima de repetição
Quadripulso 2 pps
Pulos pareado 4 pps
Puslo pareado combinado* 2 pps
Monofásico 8 pps
Intervalo entre estímulos (ISI) 0 ou 1 – 1000 ms
Intervalo entre quadripulsos (IQI) 500 - 2000 ms
Compatibilidade da bobine Bobines DEYMED
Tensão principal 4x (100-240Vac 50/60 Hz)
Sincronização Entrada/saída TTL e/ou USB
Comunicação Controlo completo por USB, controlo na bobine
Pretendido Investigação

* Pulso pareado combinado - O DuoMAG MP-Quad combina dois pulsos de estimulação num só, alcançando uma amplitude de pulso de 134% de uma única saída do DuoMAG MP.
